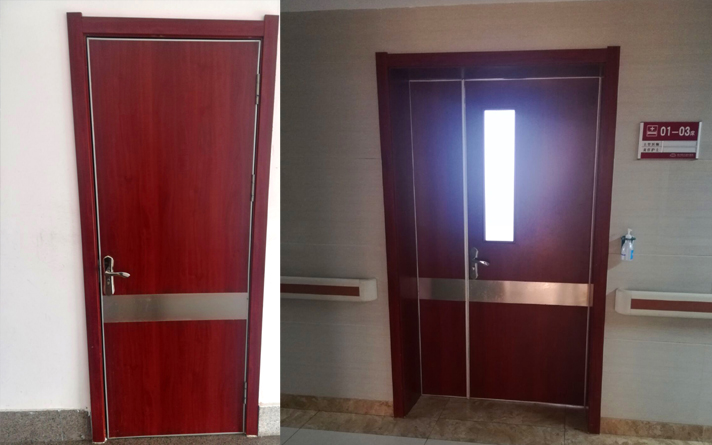

化驗室門窗要求

1、地彈簧鋼化玻璃單開門：一般用于普通實驗室、理化等實驗室裝修，900X2100mm，價格大概在1200元/樘左右。

　　2、地彈簧鋼化玻璃雙開門：一般用于普通實驗室、理化等實驗室裝修，1500X2100mm，價格大概在1600元/樘左右。

　　3、實木復合單開門：一般用于更衣室、辦公室等，900X2100mm，價格大概在1400元/樘左右。

　　4、實木復合雙開門：一般用于更衣室、辦公室等，1500X2100mm，價格大概在2300元/樘左右。

　　5、防火門：一般用于強弱電室、消防控制室等裝修，1000X2100mm，價格大概在1600元/樘左右。

　　6、彩鋼板雙開門：一般用于微生物、凈化等實驗室裝修，1500X2100mm，價格大概在1800元/樘左右。

　　7、防輻射門：一般用于有輻射危險的實驗室裝修，1000X2100mm，價格大概在4000元/樘左右。

實驗室門的要求

　　實驗室門主要要求如下：

　　1、開啟方向：分內開外開。一般化學實驗室、生物實驗室以及有爆炸危險的房間門都是向外開。

　　2、門洞尺寸：由二分之一個標準單元組成的實驗室門洞寬度不應小于1m，高度不應小于1、2m，高度不應小于2、10m，一般為子母門、雙開門。特殊要求的房間的門洞尺寸根據具體情況確定。

　　3、彈簧：有的要求單向彈簧或推拉門。

　　4、隔聲：要求安靜的實驗室需設置隔聲門。

　　5、保溫：有冷藏或恒溫要求的應采用保溫門。

　　6、屏蔽：如需防止電磁場干擾，就需設置屏蔽門。

　　7、一般實驗室的門應有觀察窗。

實驗室門窗的要求

　　1、實驗室門窗的強氣密性及水密性要符合有關標準規定，并應有良好的隔隔音和密封性能。

　　2、實驗室門扇要能自動關閉，窗扇啟閉靈活。

　　3、實驗室門窗玻璃安裝質量要求平整度不大于1mm；單塊玻璃面積不得大于40cm2；雙層玻璃內外表面均不應有劃痕或明顯波紋；單塊玻璃不得直接釘固在框上；雙玻間有墊層(厚度不小于3mm)；夾層內應無灰塵和水汽。

　　4、實驗室門窗的開啟方向?yàn)閮?nèi)開下懸外平開上懸三種形式，開啟方式正確可靠，鎖點位置合理，五金件齊全有效。

　　5、鋁合金門窗框料材質應為高強度斷橋鋁型材，或者塑鋼型材等不易生銹的合金材料。

　　6、實驗室專用門的鎖具采用國際先進的電子智能密碼鎖系統，具有多種功能，比如防撬報警裝、防盜報警裝置等安全保護措施。

化驗室門的材質有哪些要求

化驗室門的材質有哪些要求：實驗室防火門材質和要求實驗室防火門一般用于凈化間、醫療、食品、化工、GMP車間、潔凈廠房等領域。防火門的級別常見的有甲級和乙級兩中，乙級的防火門耐火要求不得低于1小時，甲級防火門的耐火時間不得低于1.5小時。材質通常為：鋼制和不銹鋼居多。其特點具有防腐蝕、避免結塵，易清潔，平整無縫、有很高的密封性。在普通民用或商用建筑當中也能經常見到采用防火門，用于建筑、樓道的封閉通道之間，一旦發生火災可以有效的與其他建筑隔離，從而降低火災的事故進一步發展。而實驗室的防火門應用就比較廣了，實驗室凈化間以及其他實驗室很多主題結構為阻燃材料（阻燃凈化板），比如生物化學很多實驗室內部都存在大量或少量的化學試劑、易燃易爆氣體等，都會對整體的建筑存在潛在，所以門體采用防火門是至關重要的。防火門規格技術參數：鋼制：門框采用1.5-2.5mm厚度鋼板，門扇采用0.8-1.2mm厚度鋼板。且安裝完畢后門扇和門框間隙不能高于4mm。閉門器：有手動閉門器和自動閉門器兩中，自動閉門器應在發生火災后，閉門器自動關閉門扇。所以實驗室的建設采用防火門結構，要嚴格檢查和了解，它關乎著生命安全

化驗室裝修施工要點

化驗室應遠離灰塵、煙霧、噪音和震動源的環境中，因此化驗室不應建在交通要道、鍋爐房、機房及生產車間近旁(車間化驗室除外)。根據化驗任務需要，化驗室裝修對化驗室的房屋結構、環境、室內設施等有其特殊的要求。

　　1、化驗室給排水要求：供水要保證的水壓、水質和水量以滿足儀器設備正常運行的需要。室內總閥門應設在易操作的顯著位置。下水道應采用耐酸堿腐蝕的材料，地面應有地漏。

　　2、化驗室供電要求：化驗室的電源分照明用電和設備用電，照明**采用熒光燈。設備用電中，24h運行的電器如冰箱單獨供電，其余電器設備均由總開關控制，烘箱、高溫爐等電熱設備應有專用插座、開關及熔斷器。在室內及走廊上安置應急燈，備夜間突然停電時使用。

　　3、化驗室通風設施要求：由于化驗工作中常常產生有毒或易燃的氣體，因此化驗室要有良好的通風條件，通風設施一般有3種：

　　(1)局部排氣罩：一般安裝在大型儀器發生有害氣體部位的上方。在教學實驗室中產生有害氣體的上方，設置局部排氣罩以減少室內空氣的污染。

　　(2)通風柜：這是實驗室設計常用的一種局部排風設備?？刹捎梅阑鸱辣慕饘俨牧现谱魍L(fēng)柜，內涂防腐涂料，通風管道要能耐酸堿氣體腐蝕。風機可安裝在頂層機房?jī)?nèi)，并應有減少震動和噪音的裝置，排氣管應高于屋頂2m以上。

　　(3)全室通風：采用排氣扇或通風豎井，換氣次數一般為5次/時。強烈推薦使用航天科恩通風柜

某單位的化驗室內部

　　4、化驗室門窗要求：化驗室的建筑應耐火或用不易燃燒的材料建成，隔斷和頂棚也要考慮到防火性能。窗戶要能防塵，室內采光要好。門應向外開，大的實驗室應設兩個出口，以利于發生意外時人員的撤離。

　　5、化驗室實驗臺要求：主要由臺面、臺下的支架和臨時儲藏柜組成，為方便操作，臺上可設置藥品架，臺的兩端可安裝水槽。臺面常用耐蝕貼面理化板、耐蝕實芯理化板、環氧樹脂板或高溫陶瓷板等制成。理想的臺面應平整、不易碎裂、耐酸堿及溶劑腐蝕，耐熱，不易碰碎玻璃器皿等。

醫院檢驗實驗室設計建設——三點總結

醫院檢驗科實驗室是一個布局科學合理、高效安全、先進有創造性的實驗室。檢驗科實驗室的主要作用，是對血液、尿液、唾液等體液進行檢驗分析等。其主要的功能包含采血采集區、體液采集區、標準接收區、儀器室、生化室、PCR實驗室、微生物實驗室、培養室、潔凈室等。

醫院檢驗科實驗室的設計布局要點：

1、檢驗科實驗室的設計是合理、科學、安全、舒適、高效、美觀的。

2、檢驗科實驗室的布局要WOL會考慮電氣系統、給排水系統、暖通系統、照明系統、消毒系統、潔凈系統等系統的設計布局的合理性、安全性、科學性。

3、檢驗科實驗室一般設置在門診樓一樓區域，一般分為三個區域，污染區、半污染區、清潔區，每個區域之間有物理隔離。

4、檢驗科的人流、物流要分開，人員、物品都要有獨立的進出口，特別針對有污染的物體要有專門運送電梯送到集中的醫療廢棄物存放點。這也是布局的重點。

醫院檢驗科實驗室潔凈度要求：

1、實驗室的門窗要求，要選擇自動關閉的門，且?guī)в^察窗，帶指示燈，隨時顯示工作狀態。窗只能使用可視窗。

2、檢驗科實驗室墻體要求，墻體與地面，墻體與天花，要確保密封性，WOL一邊采用內圓弧處理，確保氣密性。

3、實驗室的吊頂高度一般2.6M，吊頂不宜開設檢修孔。

4、實驗室地面要采用防靜電、防腐蝕、防滑、易清潔的地面，WOL一般會在將地面做好刨平處理后，先做好防水工程，再做自流平漆，后鋪上一層防靜電的PVC，PVC建議選擇較好的品牌。

醫院檢驗科實驗室家具配套：

1、醫院檢驗科實驗室一般會采用鋼木實驗臺、或者全鋼實驗臺。鋼木實驗臺性?xún)r(jià)比高，但柜體是木制的，全鋼實驗臺的柜子是冷軋鋼板材質，從顏色的選擇，美觀度、耐用性、易清潔性來講，全鋼實驗臺優勢比較大。

2、整個檢驗科實驗室家具的布置，從邊臺、中央臺、吊柜、通風柜、超凈臺等的布局上，WOL會從美觀度，操作習慣、節約行，較高的利用率等方面來考慮，在邊角上采用轉角臺，四周選擇邊臺，吊柜等方式，把整個檢驗科實驗室做到大的利用價值，也具備現代感。

化驗室設計的要求有以下幾點：

(1)化驗室位置例如工礦企業的化驗室通常位于廠前區，要方便取樣，應處于主導風向的上側，防止灰塵、煙霧、噪聲及有害氣體的影響。

(2)化驗室的建筑結構通常應為鋼筋混凝土框架結構，整個化驗室要有多個出口和寬敞通道。

(3)化驗室要三防防震、防磁、防熱，盡量遠離震源、磁源、熱源。

VOLAB化驗室設計技術要求

一、化驗室的分類及職責

　　化驗室的作用是什么，化驗室就是用作試驗未知物質的場所，在學校、工廠、科研院所有其不同的性質。學校的化驗室一類是為學生進行分析化學實驗用的教學基地，另一類是為科研服務的亦兼有科研性質的分析化學研究室。

　　工廠設中央化驗室、車間化驗室等。車間化驗室主要擔負生產過程中成品、半成品的控制分析。中央化驗室主要擔負原料分析、產品質量檢驗任務，并擔負分析方法研究、改進、推廣任務及車間化驗室所用的標準溶液的配制、標定等工作任務。

　　科研院所的化驗室除為科學研究課題擔負測試任務外，也進行分析化學的研究工作。

化驗室設計方案，化驗室建設標準，化驗室的作用是什么,化驗室規劃設計

（化驗室設計）

　　二、化驗室設計建設規劃要求

　　根據實驗任務需要，實驗室有貴重的精密儀器和各種化學藥品，其中包括易燃及腐蝕性藥品。另外，在操作中常產生有害的氣體或蒸氣。因此，對化驗室的房屋結構、環境、室內設施等有其特殊的要求，在籌建新化驗室或改建原有化驗室時都應考慮。

　　化驗室用房大致分為三類：精密儀器實驗室、化學分析實驗室、輔助室(辦公室、儲藏室、鋼瓶室等)。

　　化驗室要求遠離灰塵、煙霧、噪音和震動源的環境中，因此化驗室不應建在交通要道、鍋爐房、機房及生產車間近旁(車間化驗室除外)。為保持良好的氣象條件，一般應為南北方向。

　　1、精密儀器室

　　精密儀器室要求具有防火、防震、防電磁干擾、防噪音、防潮、防腐蝕、防塵、防有害氣體侵入的功能，室溫盡可能保持恒定。為保持一般儀器良好的使用性能，溫度應在15～30℃，有條件的好控制在18-25℃。濕度在60%-70%，需要恒溫的儀器室可裝雙層門窗及空調裝置。

　　儀器室可用水磨石地或防靜電地板，不推薦使用地毯，因地毯易積聚灰塵，還會產生靜電。博思博大型精密儀器室的供電電壓應穩定，一般允許電壓波動范圍為±10%。必要時要配備附屬設備(如穩壓電源等)。為保證供電不間斷，可采用雙電源供電。應設計有專用地線，接地極電阻小于4Ω。

　　氣相色譜室及原子吸收分析室因要用到高壓鋼瓶，好設在就近室外能建鋼瓶室方向朝北)的位置。放儀器用的實驗臺與墻距離500mm，以便于操作與維修。室內要有良好的通風。原子吸收儀器上方設局部排氣罩。

　　微型計算機和微機控制的精密儀器對供電電壓和頻率有一定要求。為防止電壓瞬變、瞬時停電、電壓不足等影響儀器工作，可根據需要選用不間斷電源(UPS)。 在設計專用的儀器分析室的同時，就近配套設計相應的化學處理室。這在保護儀器和加強管理上是非常必要的。

化驗室設計方案，化驗室建設標準，化驗室的作用是什么,化驗室規劃設計

（化驗室設計）

　　2、化學分析室

　　在化學分析室中進行樣品的化學處理和分析測定，工作中常使用一些小型的電器設備及各種化學試劑，如操作不慎也具有一定的危險性。針對這些使用特點，在化學分析室設計上應注意以下要求：

　　(1)建筑要求化驗室的建筑應耐火或用不易燃燒的材料建成，隔斷和頂棚也要考慮到防火性能。可采用水磨石地面，窗戶要能防塵，室內采光要好。門應向外開，大實驗室應設兩個出口，以利于發生意外時人員的撤離。

　　(2)供水和排水供水要保證的水壓、水質和水量以滿足儀器設備正常運行的需要。室內總閥門應設在易操作的顯著位置。下水道應采用耐酸堿腐蝕的材料，地面應有地漏。

　　(3)通風設施由于化驗工作中常常產生有毒或易燃的氣體，因此化驗室要有良好的通風條件，通風設施一般有3種：

　?、偃彝L(fēng)：采用排氣扇或通風豎井，換氣次數一般為5次/時。

　?、诰植颗艢庹郑阂话惆惭b在大型儀器發生有害氣體部位的上方。在教學實驗室中產生有害氣體的上方，設置局部排氣罩以減少室內空氣的污染。

　?、弁L(fēng)柜：這是實驗室常用的一種局部排風設備。內有加熱源、水源、照明等裝置?？刹捎梅阑鸱辣慕饘俨牧现谱魍L(fēng)柜，內涂防腐涂料，通風管道要能耐酸堿氣體腐蝕。風機可安裝在頂層機房?jī)?nèi)，并應有減少震動和噪音的裝置，排氣管應高于屋頂2m以上。一臺排風機連接一個通風柜較好，不同房間共用一個風機和通風管道易發生交叉污染。博思博通風柜在室內的正確位置是放在空氣流動較小的地方，或采用效果較好的狹縫式通風柜。通風柜臺面高度800mm，寬750mm，柜內凈高1200-1500mm，操作口高度800mm，柜長1200-1800mm。條縫處風速 0.3-0.5m/s 視窗開啟高度為300-500mm。擋板后風道寬度等于縫寬2倍以上。

　　(4)供氣與供電有條件的化驗室可安裝管道煤氣?；?yàn)室的電源分照明用電和設備用電。照明好采用熒光燈。設備用電中，24h 運行的電器如冰箱單獨供電，其余電器設備均由總開關控制，烘箱、高溫爐等電熱設備應有專用插座、開關及熔斷器。博思博在室內及走廊上安置應急燈，備夜間突然停電時使用。

　　(5)實驗臺主要由臺面、臺下的支架和臨時儲藏柜組成，為方便操作，臺上可設置藥品架，臺的兩端可安裝水槽。實驗臺面一般寬750mm，長根據房間尺寸，可為1500-3000mm，高可為800-850mm。臺面常用耐蝕貼面理化板、耐蝕實芯理化板、環氧樹脂板或高溫陶瓷板等制成。理想的臺面應平整、不易碎裂、耐酸堿及溶劑腐蝕，耐熱，不易碰碎玻璃器皿等。

　　3、輔助用室

　　(1)藥品儲藏室由于很多化學試劑屬于易燃、易爆、有毒或腐蝕性物品，故不要購置過多。儲藏室僅用于存放少量近期要用的化學藥品，且要符合危險品存放安全要求。要具有防明火、防潮濕、防高溫、防日光直射、防雷電的功能。藥品儲藏室房間應朝北、干燥、通風良好，頂棚應遮陽隔熱，門窗應堅固，窗應為高窗，門窗應設遮陽板。門應朝外開。a易燃液體儲藏室室溫一般不許超過28℃，爆炸品不許超過30℃。少量危險品可用鐵板柜或水泥柜分類隔離貯存。室內設排氣降溫風扇，采用防爆型照明燈具l備有消防器材?？梢苑仙鲜鰲l件的半地下室為藥品儲藏室。

　　(2)鋼瓶室易燃或助燃?xì)怏w鋼瓶要求安放在室外的鋼瓶室內，鋼瓶室要求遠離熱源、火源及可燃物倉庫。鋼瓶室要用非燃或難燃材料構造，墻壁用防爆墻，輕質頂蓋，門朝外開。要避免陽光照射，并有良好的通風條件。鋼瓶距明火熱源10m 以上，室內設有直立穩固的鐵架用于放置鋼瓶。

化驗室的分類及設計要求

(一)化驗室分類及職責

檢驗檢測實驗室定義為“對給定的產品、材料、設備、生物體、物理現象、工藝過程或服務，按規定的程序?qū)嵤┘夹g(shù)操作，以確定一種或多種特性或性能的實驗室?！痹诜治龌瘜W(xué)中，化學分析檢測實驗室通常稱為化驗室。在科研機構、企業和大專院校有著不同的功能。

(二)化驗室設計要求

建立現代化的各類企事業單位的化驗室，首先要根據各類企事業單位的整體規劃、產品工藝和化驗室建設項目的性質、目的、任務、依據和規模，做好建筑設計、實驗室布局和化驗室功能配置。

實驗室建筑由實驗用房、輔助用房、公用設施用房等組成(JGJ 91-93科學實驗室建筑設計規范)。

實驗用房分為兩類：精密儀器實驗室，包括氣相色譜室、液相色譜室、原子吸收室、光學儀器分析室等及配套的樣品預處理室(化學處理室)；化學分析實驗室，包括化學分析室、標準溶液室、分析天平室、高溫儀器室、純水處理室、物性分析室等。

輔助用房包括化學藥品室、易耗品倉庫室、氣體鋼瓶室、污水處理室、環境檢測室、分析樣品留樣室、員工休息室、男女更衣間以及管理人員辦公室等。

公用設施用房：包括采暖、通風、空調、制冷、給水、排水、純凈水、煤氣、特殊氣體、壓縮空氣、真空、照明、供配電、電訊等設施的用房。

化驗室設計要求：

(1)化驗室位置例如工礦企業的化驗室通常位于廠前區，要方便取樣，應處于主導風向的上側，防止灰塵、煙霧、噪聲及有害氣體的影響。

(2)化驗室的建筑結構通常應為鋼筋混凝土框架結構，整個化驗室要有多個出口和寬敞通道。

(3)化驗室要三防防震、防磁、防熱，盡量遠離震源、磁源、熱源。

化驗室整體布局上應為南北方向，一般平面布置采用中間走廊的布局，合理優化布置應滿足以下幾點；

(1)同類型分析室布置在一起；

(2)管路較多的分析室盡量布置在一起；

(3)潔凈級別不同的分析室根據分析流程組合在一起；

(4)有特殊要求的分析室組合在一起(如無菌、預處理等)；

(5)有毒分析室布置在一起并布置在實驗樓合適的位置。

適宜放在建筑物北側的實驗室：

(1)溫濕度精度要求高的或有溫濕度要求的實驗室；

(2)需避免日光直射的實驗室；

(3)器皿藥品貯存間、空調機房、配電間、精密儀器存放間。

實驗用房的平面設計，要求保持實驗室的通風流暢、逃生通道暢通。根據國際人體工程學的標準，圖10-1的設計可供參考。

實驗用房、走道的地面及樓梯面層，應堅實耐磨、防水防滑、不起塵、不積塵；墻面應光潔、無眩光、防潮、不起塵、不積塵；頂棚應光潔、無眩光、不起塵、不積塵。

使用強酸、強堿的實驗室地面應具有耐酸、堿腐蝕的性能；用水的實驗室地面應設地漏。

由一個以上標準單元組成的通用實驗室的安全出口不宜少于兩個。易發生火災、爆炸、化學品傷害等事故的實驗室的門宜向疏散方向開啟。在有爆炸危險的房間內應設置外開門。

實驗室要求適宜的溫度和濕度。通用實驗室的冬季采暖室內計算溫度應為18～20℃。通用實驗室的夏季空氣調節室內計算參數為：

圖10-1實驗室平面設計示意圖(單位：mm)

溫度26～28℃，相對濕度小于65％。

需要時，實驗室應有安全和應急裝置，如：洗眼器、沐浴器、滅火器、保護手套、防護衣服等。安全站的佳位置是在實驗室的主入口上。

實驗室的噪聲一般應小于55dB。

下面分別作簡要介紹。

1. 精密儀器室

精密儀器室要求具有防火、防震、防電磁干擾、防噪聲、防潮、防腐蝕、防塵、防有害氣體侵入的功能，室溫盡可能保持恒定。需要恒溫的儀器室可裝雙層門窗及空調裝置。

儀器室可用水磨石地或防靜電地板，不推薦使用地毯，因地毯易積聚灰塵，還會產生靜電。

大型精密儀器室的供電電壓應穩定，一般允許電壓波動范圍為±10％。必要時要配備附屬設備(如穩壓電源等)。為保證供電不間斷，可采用雙電源供電。應設計有專用地線，接地極電阻小于4Ω。

氣相色譜室及原子吸收分析室因要用到高壓鋼瓶，好設在就近室外能建鋼瓶室(方向朝北)的位置。放儀器用的實驗臺與墻距離40cm，以便干操作與維修。室內要有良好的通風。原子吸收儀器上方設局部排氣罩。

微型計算機和微機控制的精密儀器對供電電壓和頻率有一定要求。為防止電壓瞬變、瞬時停電、電壓不足等影響儀器工作，可根據需要選用不間斷電源(UPS)。

在設計專用的儀器分析室的同時，就近配套設計相應的化學處理室。這在保護儀器和加強管理上是非常必要的。

2．化學分析室

在化學分析室中進行樣品的化學處理和分析測定，工作中常使用一些小型的電器設備及各種化學試劑，如操作不慎也具有一定的危險性。針對這些使用特點，在化學分析室設計上應注意以下要求：

(1)建筑要求化驗室的建筑應耐火或用不易燃燒的材料建成，隔斷和頂棚也要考慮到防火性能?？刹捎盟ナ孛?，窗戶要能防塵，室內采光要好。門應向外開，大實驗室應設兩個出口，以利于發生意外時人員的撤離。

(2)供水和排水供水要保證必需的水壓、水質和水量，應滿足儀器設備正常運行的需要。室內總閥門應設在易操作的顯著位置。下水道應采用耐酸堿腐蝕的材料，地面應有地漏。

(3)通風設施由于化驗工作中常常產生有毒或易燃的氣體，因此化驗室要有良好的通風條件，通風設施一般有以下3種。

①全室通風采用排氣扇或通風豎井，換氣次數一般為5次/時。

②局部排氣罩一般安裝在大型儀器發生有害氣體部位的上方。在教學實驗室中產生有害氣體的上方，設置局部排氣罩以減少室內空氣的污染。

③通風柜這是實驗室常用的一種局部排風設備。內有加熱源、氣源、水源、照明等裝置?？刹捎梅阑鸱辣慕饘俨牧现谱魍L(fēng)柜，內涂防腐涂料，通風管道要能耐酸堿氣體腐蝕。風機可安裝在頂層機房?jī)?nèi)，并應有減少震動和噪聲的裝置，排氣管應高于屋頂2m以上。一臺排風機連接一個通風柜較好，不同房間共用一個風機和通風管道易發生交叉污染。通風柜在室內的正確位置是放在空氣流動較小的地方，不要靠近門窗，見圖10-2，一種效果較好的狹縫式通風柜見圖10-3。通風柜臺面高度850mm，寬800mm，柜內凈高1200～1500mm,操作口高度800mrn，柜長1200～1800mm。條縫處風速5m/s 以上。擋板后風道寬度等于縫寬2倍以上。

圖10-2通風柜在室內的正確位置

圖10-3狹縫式通風柜

1－操作口；2－排風口；3－排風狹縫；4－照明燈

(4)煤氣與供電有條件的化驗室可安裝管道煤氣。化驗室的電源分照明用電和設備用電。照明好采用熒光燈。設備用電中，24h運行的電器(如冰箱)單獨供電，其余電器設備均由總開關控制，烘箱、高溫爐等電熱設備應有專用插座、開關及熔斷器。在室內及走廊上安置應急燈，備夜間突然停電時使用。

(5)實驗臺實驗臺主要由臺面、臺下的支架和器皿柜組成。為方便操作，臺上可設置藥品架，臺的兩端可安裝水槽。

實驗臺一般寬 750mm，長根據房間尺寸，可為1600～3200mm,高可為800～900mm。材質為全鋼或鋼木結構。臺面應平整、不易碎裂、耐酸堿及溶劑腐蝕，耐熱，不易碰碎玻璃儀器等。加熱設備可置于磚砌底座的水泥臺面上，高度為500～700mm。

通風柜和實驗臺見圖10-2～圖10-4。

圖10-4實驗臺和通風柜(有洗眼器)

3．輔助用室

(1)藥品儲藏室由于很多化學試劑屬于易燃、易爆、有毒或腐蝕性物品，故不要購置過多。儲藏室僅用于存放少量近期要用的化學藥品，且要符合危險品存放安全要求。要具有防明火、防潮濕、防高溫、防日光直射、防雷電的功能。藥品儲藏室房間應朝北、干燥、通風良好，頂棚應遮陽隔熱，門窗應堅固，窗應為高窗，門窗應設遮陽板。門應朝外開。易燃液體儲藏室室溫一般不許超過28℃,爆炸品不許超過30℃。少量危險品可用鐵板柜或水泥柜分類隔離儲存。室內設排氣降溫風扇，采用防爆型照明燈具。備有消防器材。亦可以符合上述條件的半地下室為藥品儲藏室。

(2)鋼瓶室易燃或助燃?xì)怏w鋼瓶要求安放在室外的鋼瓶室內。鋼瓶室要求遠離熱源、火源及可燃物倉庫。鋼瓶室要用非燃或難燃材料構造，墻壁用防爆墻，輕質頂蓋，門朝外開。要避免陽光照射，并有良好的通風條件。鋼瓶距明火熱源10m以上，室內設有直立穩固的鐵架用于放置鋼瓶。
